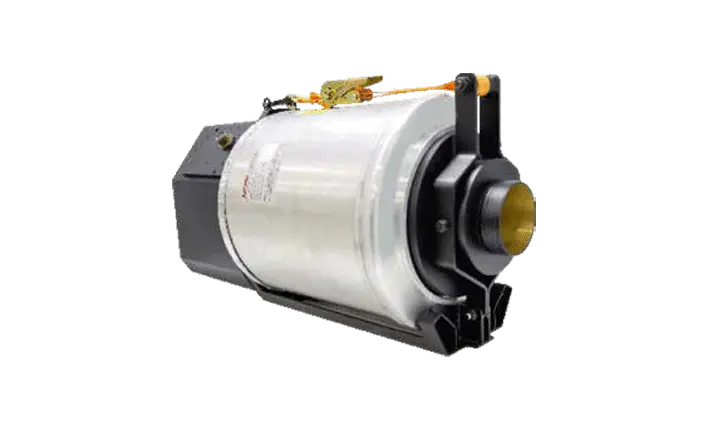

Basınç Filtrasyon Sistemi CV-90

Basınç Filtrasyon Sistemi CV-90, araç içi ortamda pozitif basınç oluşturarak dış ortamdan kaynaklanan KBRN tehditlerine karşı kolektif koruma sağlar. Dış ve iç basınç arasındaki fark sürekli ölçülür ve tanımlanan eşik değerin altına düşüldüğünde operatör sesli ve görsel olarak uyarılır. Bu yapı, görev sırasında koruma bütünlüğünün korunmasına yönelik erken müdahale imkanı sunar.

Sistem, zırhlı muharebe araçları ve KBRN tehdidi altında görev yapan paletli ve tekerlekli askeri platformlarda kullanılır. Mürettebat bölmelerinin korunması amacıyla HVAC ve APU sistemleri ile entegre şekilde çalışacak biçimde yapılandırılabilir.

Dış basınç bilgisi, pnömatik hortum aracılığıyla ünite içerisindeki sensöre iletilir ve iç basınç ile arasındaki fark dijital ekranda gösterilir. Ayarlanan basınç farkı değerinin altına düşüldüğünde sesli ve görsel uyarı üretilir. Sistem karartma, alarm susturma ve dahili cihaz test fonksiyonlarına sahiptir. Basınç farkı uyarı seviyesi manuel olarak ayarlanabilir.

CV-90 konfigürasyonu, 170 m³/h hava akış kapasitesine sahip pozitif basınçlı sistem yapısında sunulmaktadır. Üç kademeli fan mimarisi, debi ayarlı DC elektronik fırçasız fan ile desteklenmiştir. Kombine filtre yapısı partikül filtre ve aktif karbon filtre bileşenlerinden oluşur. Kendini temizleyen birincil siklon filtre ve sökülebilir ikincil bez veya pliseli filtre, ana filtrenin yükünü azaltır. HMI üzerinden basınç değeri, fan durumu ve filtre uyarıları izlenebilir. Sistem 16–32 VDC besleme aralığında çalışır ve raf ömrü her filtre için 10 yıl olarak tanımlanmıştır.

Basınç Filtrasyon Sistemi CV-90, kolektif KBRN koruma gereksinimleri için NATO AEP-54 standardına uygundur. Elektrik bağlantılarında MIL-C-38999 ve MIL-DTL-27500 standartları esas alınmıştır. Elektromanyetik uyumluluk testleri MIL-STD-461E, çevresel dayanım testleri ise MIL-STD-810G standardına göre gerçekleştirilmiştir.

Sistem, pozitif basınç değerinin sürekliliğini sağlayarak araç içi KBRN koruma seviyesini aktif olarak yönetir. Dijital izleme, alarm ve teşhis fonksiyonları sayesinde operatör farkındalığını artırır. Filtre durumu ve fan performansına ilişkin uyarılar, bakım ve müdahale süreçlerinin zamanında gerçekleştirilmesine katkı sağlar.
